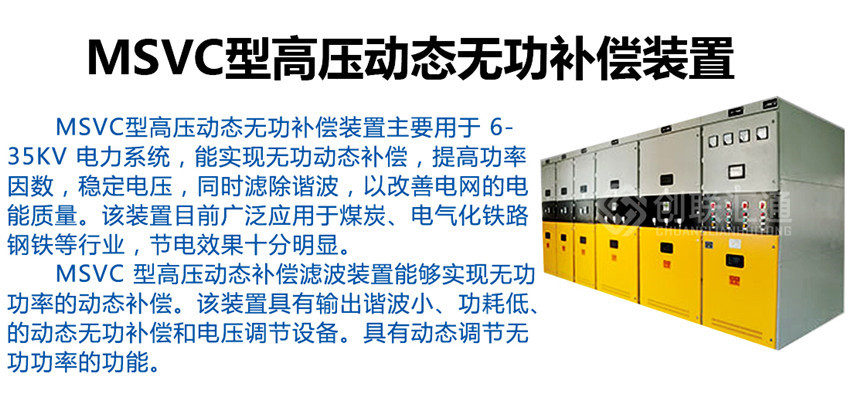

產(chan)品用(yong)途：MSVC型動(dong)態補償(chang)(濾波)裝置主要用(yong)于(yu)6-35KV電(dian)力系統，能實現無功(gong)動(dong)態補償(chang)，提高(gao)功(gong)率因數，穩定電(dian)壓，同時濾除諧波，以改善電(dian)網的電(dian)能質量。該裝置目前廣泛(fan)應用(yong)于(yu)煤炭、電(dian)氣化鐵(tie)路、鋼(gang)鐵(tie)等(deng)行業，節(jie)電(dian)效果十分明顯

概述：
　　MSVC型(xing)高壓動態(tai)(tai)補償(chang)濾(lv)波(bo)(bo)裝置(zhi)由(you)補償(chang)(濾(lv)波(bo)(bo))支路與磁(ci)控電(dian)抗器(MCR)支路組成，能夠實現無(wu)功(gong)(gong)功(gong)(gong)率的動態(tai)(tai)補償(chang)。該(gai)裝置(zhi)具有(you)輸(shu)出諧波(bo)(bo)小、功(gong)(gong)耗低(di)、免維護(hu)、結(jie)構簡單、可靠性高﹑價格低(di)廉﹑占地面積小等(deng)顯著優點(dian)，是理(li)想的動態(tai)(tai)無(wu)功(gong)(gong)補償(chang)和電(dian)壓調節(jie)設備(bei)。其中補償(chang)(濾(lv)波(bo)(bo))支路主要由(you)電(dian)容(rong)器、電(dian)抗器、放電(dian)線圈和保護(hu)元件等(deng)組成，具有(you)提供容(rong)性無(wu)功(gong)(gong)補償(chang)和濾(lv)波(bo)(bo)的功(gong)(gong)能；磁(ci)控電(dian)抗器(MCR)支路由(you)磁(ci)控電(dian)抗器、晶閘管(guan)、MCR控制器等(deng)組成，具有(you)動態(tai)(tai)調節(jie)無(wu)功(gong)(gong)功(gong)(gong)率的功(gong)(gong)能。

工作原理：
　　通過MCR控制(zhi)器對(dui)系統(tong)的(de)無(wu)(wu)功功率(lv)進行采用，通過自動(dong)(dong)控制(zhi)晶閘管的(de)導通角，改變鐵心的(de)磁飽(bao)和度，實(shi)現輸出容(rong)量(liang)的(de)連(lian)續可調，其內(nei)部為全靜態結(jie)構，無(wu)(wu)運動(dong)(dong)部件，工作可靠性高。

型號說明：

　　 MSVC-W-6-()
　　 M：磁控式(shi)
　　 SVC：靜止型動(dong)態補償裝置
　　 W：無功補(bu)償(L：濾波)
　　 6：電壓等級
　　 ()：容(rong)量

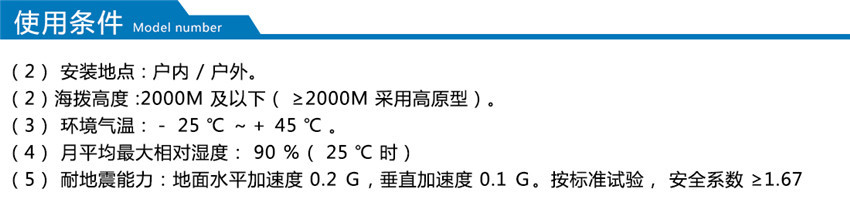

使用環境條件
　 (1) 安裝(zhuang)地點:戶內(nei)/戶外。
　 (2) 海撥高(gao)度:2000m及以下(≥2000m采用高(gao)原型)。
　 (3) 環境氣溫:－25℃～＋45℃。
　 (4) 月(yue)平均(jun)最(zui)大相對濕度(du)：90%(25℃時)
　 (5) 耐地震(zhen)能(neng)力：地面水平加速度(du)(du)0.2ｇ,垂直加速度(du)(du)0.1ｇ。按標(biao)準試驗， 安全系數≥1.67。

 電氣要求
　 (1) 主要技術參數：系(xi)統(tong)額(e)定電(dian)壓：6kV(10kV)，最高電(dian)壓：6.6 kV(11kV)，額(e)定頻率50Hz，短路(lu)電(dian)流(liu)：31.5kA有效(xiao)值。
　 (2) 絕緣(yuan)水平：
　　 ①高壓端絕緣耐壓
　　　a、全(quan)波(bo)沖擊耐壓(1.2/50μs)：60 kV (峰(feng)值)
　　　b、工(gong)頻lmin耐壓(ya)：32 kV(有效值)
　　 ②二次繞(rao)組之間及繞(rao)組對地的工(gong)頻耐壓(lmin)：3 kV(有效值)
　 (3) 外絕緣相對(dui)地最小有效爬電距離：瓷(ci)絕緣≥216mm 合成絕緣≥240mm

主要特點：
　 1、磁控電抗器(qi)不需要外接直(zhi)流勵磁電源，完(wan)全由電抗器(qi)的內(nei)部繞組(zu)來實現(xian)自(zi)動控制
　 2、通過(guo)控制(zhi)可(ke)控硅的(de)(de)控制(zhi)角(jiao)進(jin)行(xing)自動控制(zhi)，可(ke)實(shi)(shi)現連續可(ke)調，并且從最(zui)小容(rong)(rong)量到最(zui)大(da)容(rong)(rong)量的(de)(de)過(guo)渡時間很短，因此(ci)可(ke)以真正實(shi)(shi)現柔性補償。
　 3、控制(zhi)元(yuan)件為低壓晶閘管，其端電(dian)壓僅為系統電(dian)壓的1%～2%，無(wu)(wu)需(xu)傳并聯，運(yun)行時不需(xu)要承受高電(dian)壓、大電(dian)流，安全可靠，發熱量(liang)很小，自然(ran)冷卻即可，無(wu)(wu)需(xu)輔助(zhu)冷卻設備(bei)。
　 4、可控(kong)硅(gui)動(dong)作，整(zheng)流(liu)控(kong)制產生的諧(xie)波不流(liu)入(ru)外交流(liu)系統。
　 5、即使可控(kong)硅或二極管損壞，磁控(kong)電抗器(qi)也僅相(xiang)當于(yu)一臺空(kong)載變壓器(qi)，不(bu)影響(xiang)系統其他裝置的運(yun)行。
　 6. 經濟優勢(shi)明顯：后期免維護；磁控電抗(kang)器結構簡單，占地(di)面積小(xiao)，基礎投(tou)資大大壓縮；MSVC自身有功損耗(hao)低(di)。


產品圖片

產品參數

產品用途

(1) 安裝地點:戶內/戶外。
(2) 海撥高度:2000m及以下(≥2000m采用高原型)。
(3) 環境氣溫:－25℃～＋45℃。
(4) 月平均最大相對濕度：90%(25℃時)
